Aangepast Q345 Energiezuinig Anticorrosie Boiler Ventilatorsysteem

4-73 Door ventilator met geïnduceerde trek

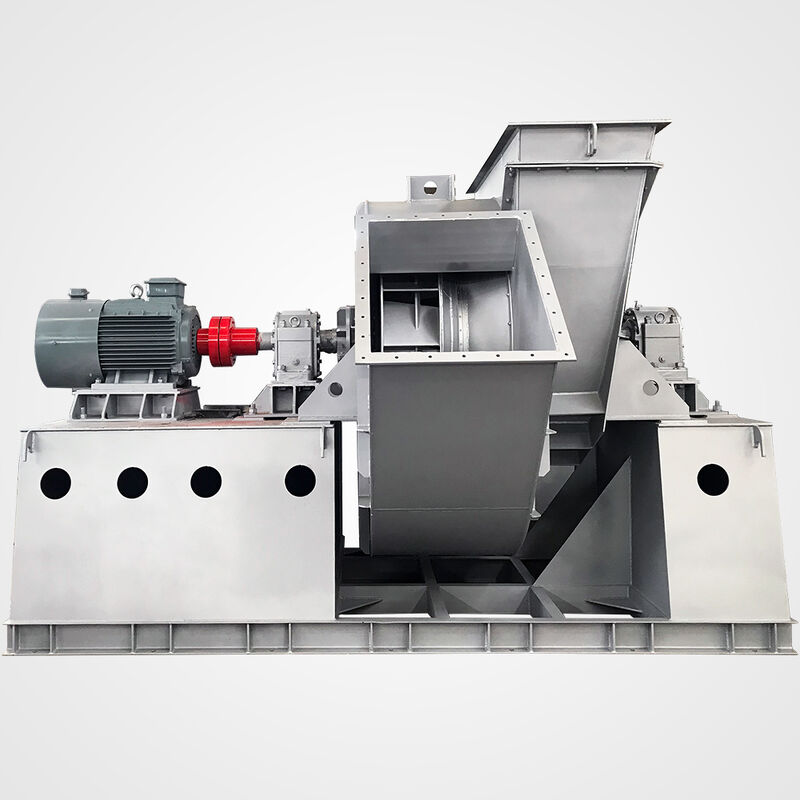

Introductie van 4-73 ventilator Ontworpen voor veeleisende industriële keteltoepassingen, combineert ons op maat gemaakte ketelventilatorsysteem Q345 hoogsterkte staalconstructie met geavanceerde energie-efficiënte technologie om uitzonderlijke prestaties en duurzaamheid te leveren. Het systeem beschikt over een speciale anticorrosiebehandeling voor alle componenten, die betrouwbare weerstand biedt tegen oxidatie bij hoge temperaturen, chemische corrosie en aantasting door vocht.

Productstructuren:

1. Waaier — Deze bestaat uit 12 achterwaarts gebogen schoepen met afgeschuinde randen, gelast tussen een conische voorplaat en een vlakke achterplaat. De schoepen zorgen voor een hoge efficiëntie, een laag geluidsniveau en een hoge sterkte van de ventilatoren. Alle waaiers ondergaan een statische en dynamische balancering en een overtoeren test, waardoor ze stabiel en betrouwbaar werken. Waaiers van ventilatoren en ventilatoren met geïnduceerde trek met hetzelfde modelnummer gebruiken dezelfde structuur, maar verschillende grondstoffen (in het algemeen A3 voor ventilatoren en 16Mn voor ventilatoren met geïnduceerde trek).

2. Behuizing - Deze is gelast in een voluutvorm met gewone stalen platen. Behuizingen voor ventilatoren met enkele inlaat kunnen in drie verschillende typen worden gemaakt (behuizingen voor ventilator №8～№12 kunnen worden gemaakt in een geïntegreerde, niet-scheidbare structuur; behuizingen voor ventilatoren №14～№16 kunnen in twee delen worden verdeeld, terwijl behuizingen voor ventilatoren №18～№29.5 in drie delen kunnen worden verdeeld). Voor ventilatoren met geïnduceerde trek worden de voluutplaten op passende wijze verdikt om slijtage door stof te voorkomen.

3. Inlaat — Wordt geïntegreerd in een convergente gestroomlijnde structuur en met schroeven aan de aanzuigzijde van de ventilator bevestigd.

4. Luchtklep - De luchtklep wordt gebruikt om de capaciteit van de ventilator aan te passen en wordt radiaal voor de luchtinlaat geïnstalleerd. Het instelbereik is van 0° (volledig open) tot 90° (volledig gesloten). Vanuit de zijkant van de luchtinlaat gezien, bevindt de hendel van de luchtklep zich aan de rechterkant. Voor ventilatoren met rechtsdraaiende rotatie beweegt de hendel van volledig gesloten naar volledig open door van onder naar boven te bewegen. Voor ventilatoren met linksdraaiende rotatie beweegt de hendel van volledig gesloten naar volledig open door van boven naar beneden te bewegen.

5. Aandrijfeenheid — De hoofdas van de aandrijfeenheid is gemaakt van kwaliteitsstaal. Voor deze ventilatorserie worden wentellagers gebruikt. Er zijn twee soorten lagerkasten: ventilatoren met №8~16 gebruiken geïntegreerde cycloon-type lagerkasten, terwijl ventilatoren met №18~29.5 twee afzonderlijke kussenbloklagerkasten gebruiken. Lagerkasten voor Y4-73 ventilatoren met geïnduceerde trek zijn uitgerust met een thermometer en een oliepeilindicator. De lagerkast gebruikt 30# motorolie. De toe te voegen hoeveelheid olie is gebaseerd op de oliepeilindicator. Bij gebruik van vetsmering moeten geïntegreerde cycloon-type lagerkasten voor ventilatoren met №8~16 een olieafschermplaat toevoegen aan de zijkant van de wentelkogels in de lagerkast en de sleuf voor het bevestigen van de olieafschermplaat is al gereserveerd. Y4-73 ventilatoren met geïnduceerde trek zijn uitgerust met waterkoelingssystemen. Daarom moet een waterleiding worden toegevoegd en het waterverbruik varieert met de omgevingstemperatuur en wordt meestal beschouwd als 0,5-1 m3/u.

Technische gegevens

Modelnummer

1. Welke parameters moeten worden verstrekt wanneer u de ventilator voor warmteafvoer in een energiecentrale ontwerpt?

Antwoorden: Luchtstroom, totale druk of statische druk, inlaattemperatuur, lokale spanning en frequentie, hoogte, enz.

Als er brandbaar en explosief gas is, of een grote stofbelasting in het medium, informeer dan ook de ontwerper.

2. Hoe zit het met de pre-sales service en after-sales service van uw bedrijf?

Antwoorden: Voor onze samenwerking hebben we een professioneel technisch team om u te helpen bij het maken van de technische oplossing op basis van uw werkomstandigheden, om ervoor te zorgen dat de centrifugaalventilator efficiënt werkt.

After-sales service, we bieden 12 maanden reparatieservice en bieden levenslange vervolgservices. Bovendien zijn onze technici beschikbaar om naar het buitenland te gaan om de reparatieservice aan te bieden.

3. Heeft uw bedrijf kwalificaties?

Antwoorden: SIMO Blower heeft ISO 9001-2008, CE, TUV-certificeringen en dergelijke verkregen.
