Plaats van herkomst: | Henan China |
---|---|
Merknaam: | SIMO |
Certificering: | CE, ISO9001:2008,TUV |
Modelnummer: | SIMO-Ventilator 5-12 |
Min. bestelaantal: | 1 reeks |
Prijs: | 300-5000 USD |
Verpakking Details: | Verpakking van het de uitvoer de Houten Geval, de Verpakking van de Staalpallet |
Levertijd: | 15-35 dagen |
Betalingscondities: | T/T, L/C, Betalingstermijn is Overeen te komen |
Levering vermogen: | 500 reeksen per maand |
Type: | Centrifugaalventilator | Eigenschap: | Hoge Prestaties |
---|---|---|---|
Lager: | SKF/FAG/By uw vraag | Garantie: | 1 jaar |
Het dragende koelen: | Luchtkoeling of het Doorgeven Waterkoeling | Levertijd: | 30 dagen |
Hoog licht: | explosiebestendige centrifugaalventilator,luchtstroom centrifugaalventilator |

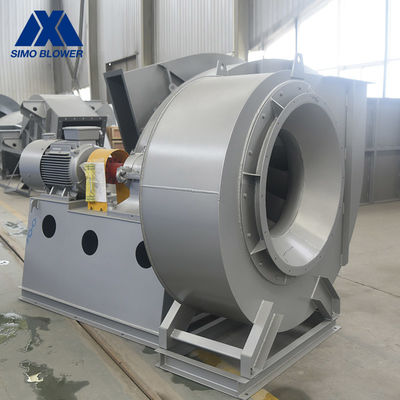

Hoge van de het Industriële afvalhitte van de Luchtstroom van het de Terugwinningsapparaat Centrifugaal de Ventilatorventilator
Inleiding
Om aan de stofafscheidingsvereisten van het materiaal van de het uitlaatgasreiniging van de elektrische boogoven hoofdzakelijk te voldoen, verbeter het workshopmilieu, om ervoor te zorgen dat de stofconcentratie in de elektrische oven werkplaats aan de „sanitaire normen voor industriële ondernemingen“ voldoet, en kan ook in diverse gelegenheden met dezelfde functionele vereisten worden gebruikt.
De 5-12 reeks Industriële centrifugaalventilator is een verbeterde versie van de 5-11 centrifugaalventilator van de reeks middelgrote druk.
Het heeft een grotere outputstroom dan de 5-11 reeksen. Het wordt ook gebruikt om een verscheidenheid van gemeenschappelijke gassen te vervoeren en de harde materialen op het industriële gebied, het application object is precies hetzelfde als 5-11 reeksventilator.
Hoofdzakelijk vloeibaar gemaakt doorgeven - het bedsysteem, de rookuitlaat, het materiële drogen, de industriële stofcollector/het filtratiesysteem, de rookgasontzwaveling, de rookgasdenitrificatie, de industriële boiler veroorzaakte lucht, de cementproductielijn, het de terugwinningsapparaat van de industrieel afvalhitte, het minerale poeder sinteren (sinterende machine), de Cokesproductie (vercooksende oven), enz., zijn vooral geschikt voor diverse ruwe voorwaarden zoals op hoge temperatuur, slijtage en corrosie.
Technische gegevens
PRODUCTparameters
|
|||
Industriële Centrifugaalventilatortoepassing
|
Temperatuur | Normale temperatuurlucht, Hete lucht | |
Luchtsamenstelling |
Schone lucht, Stoffige lucht, Corrosief gas, Brandbaar gas, Poedermaterialen, Lichte deeltjesmaterialen | ||
Industriële Centrifugaalventilatorprestaties
|
Drijvende krachtdiameter | 400~3300 |
mm |
Snelheid van mainshaft |
≤4000 |
t/min | |
Drukwaaier | 684~8687 | Pa | |
Stroomwaaier |
5904~700735 |
m3/h | |
Industriële Centrifugaalventilatorstructuur
|
Blad | Achteruit | |
Drijvende krachtsteun | SWSI (Enige Breedte, Enige Inham), overhangen Drijvende kracht. | ||
Drivetrain | Koppeling | Kan toewijzen | |
Smering | Olieoliebadsmering | ||
Het dragende koelen | Luchtkoeling, Waterkoeling, Olie het koelen | ||
Industrieel Centrifugaalventilatorsysteem
configuratie |
Motor | ABB, SIEMENS, WEG, TECO, SIMO, CHINEES MERK… |
Kan toewijzen |
Drijvende kracht |
Q235, Q345, SS304, SS316, HG785, DB685… |
||
Omhulsel, de kegel van de Luchtinham, De demper van de luchtinham |
Q235, Q345, SS304, SS316, HG785, DB685… | ||
Hoofdschacht | 45# staal (koolstof structureel staal Met hoge weerstand), 42CrMo, Roestvrij staal… | ||
Lager | FAG, SKF, NSK, ZWZ… | ||
Industriële Centrifugaal Facultatieve Ventilator
componenten |
Het kader van de systeembasis, Beschermende onderzoek, Knalpot, Inham & Afzetpijpleidingscompensator, Inham & Afzetflens, Vochtigere, Elektrische actuator, Schokisolator, Diafragmakoppeling, Vloeibare koppeling, de dekking van de Motorregen, Temperatuursensor, Trillende sensor, Zachte aanzet, Omschakelaar, Speciale Elektromotor, Systeem controleinstrument, Smeermiddelsysteem, Luchtsmeermiddeltank enz. |
Voordelen en Eigenschappen
1. Het kan een hogere afzetdruk outputting terwijl het voorzien van meer gasstroom van lager lawaai. Stabiele verrichting bij hogere media temperaturen.
2. De industriële centrifugaalventilatorsnelheid kan buigzaam zijn plaatste door verschillende katroldiameters aan te passen om de ventilator te maken op het hoogste efficiencypunt lopen en energieafval verminderen.
3. Worden de motor glijdende gidsen verstrekt voor het gemakkelijke spannen van de riem om energieverlies te verminderen toe te schrijven aan riemverslapping.
4. De industriële centrifugaalhuisvesting van het ventilatorlager is gereserveerd voor temperatuur en trillingssensor opzettende posities, voor geschikt om het ventilatorverrichting controleapparaat te installeren.
5. Gebruik vloeibaar smeermiddel, is het niet noodzakelijk om de lagerhuisvesting te openen om de olie te vervangen en te vullen. De lagerhuisvesting wordt voorzien van een observatievenster voor gemakkelijke observatie van de kwaliteit en de voorraad van de smeerolie.
6. De industriële centrifugaalhuisvesting van het ventilatorlager gebruikt een labyrint mechanische verbinding, een uniek de olieontwerp van het Lekbewijs binnen, een openingsgat bij de bovenkant, en een dichtingsproduct op de verbinding, volledig eliminerend de mogelijkheid van olielekkage in de lagerhuisvesting.
